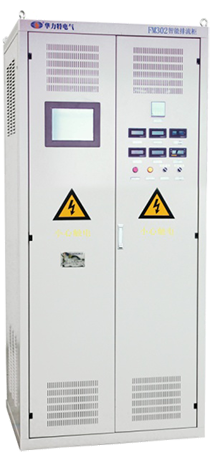

FM302智能排流柜
简介
FARAD200D轨道交通杂散电流监测系统内组件。排流柜安装于正线牵引变电所内，排流柜的一端接负极柜内的直流负母排，另一端接隧道结构钢筋(或高架桥梁结构钢筋)、整体道床结构钢筋、牵引变电所地母排。将结构钢筋中的杂散电流单方向经金属回路引回牵引变电所内的负极柜，减少杂散电流对结构钢筋的腐蚀。
资料下载 请致电我司索取!- 技术参数
- 功能特点
- 设备型号： FM302系统电压： 1500V 或 750V系统最高工作电压： 1800V 或 1000V额定电流： 排流支路200A、接地支路400A承受短路电流： 50kA,20ms工频耐压： 主回路5kV,1min，辅助回路2kV,1min二极管均流系数： ≥0.9防护等级： IP30供电电源： AC220V±22V，50Hz；DC220V、DC110V可选功 耗： 600W重 量： 300kg外形尺寸： 1000mm×800mm×2000mm(宽×深×高)
- 两种工作模式：受控排流、自动排流● 装置设有特制限流装置，保证长期安全运行● 单向极性排流，每路都有排流电流、电压指示，故障指示● 排流电流大小可自动调节，在小于每路最大排流电流值时，排流柜正常排流● 当杂散电流超过排流二极管的容量时，不切断排流回路，通过智能控制装置控制每条支路的排流量，并报警至SCADA系统● 采用专业均流技术，器件均流可达90%以上● 二极管散热体为挤压铝型材，外表面经发黑处理以增加其辐射散热能力● 为防止凝露对设备的损害，装置内部设置专用电加热器● 设有数显表头，可随时了解每一排流支路运行状况● 具有故障自动报警功能，方便维护● 柜内设置的FM312智能单导控制单元，可实时检测系统的运行状态。控制单元自带指示灯和LED显示，并具有远端通信接口，可在监测系统的主控机上实时监测的运行情况，以便在发生故障时及时处理
