特色产品 轨道产品 FM303单向导通装置

FM303单向导通装置

FM303单向导通装置

简介

FARAD200D轨道交通杂散电流监测系统内组件。 单向导通装置通过电缆与绝缘结两端回流轨相连,使回流轨中电流仅单方向流通,以利于杂散电流防护和减少杂散电流影响。其内除设置二极管支路外,还设有隔离开关和消弧装置。隔离开关用于特殊运营方式下,将绝缘结两端回流轨直接电气连接;消弧装置用于车辆再生制动导致单向导通装置附近回流轨电位升高时,该装置电气导通,降低走行轨电位,限制绝缘结两端放电和保证回流轨附近人员的安全。

资料下载 请致电我司索取!
  • 功能特点
  • 技术参数
  • 外形尺寸
  •  使电流沿规定路径流动,减少杂散电流腐蚀区域
     采用专业成熟的自动消弧技术,可避免电弧烧损钢轨
     采用高可靠性器件,过载能力强,可达150%
     采用专业均流技术,器件均流可达90%以上
     二极管散热体为挤压铝型材,外表面经发黑处理以增加其辐射散热能力
     为防止凝露对设备的损害,装置内部设置专用电加热器,若产生凝露,可通过加热去除
     柜体防护等级为IP45,其可防止直径大于2.5mm的固体异物或虫害进入以及可避免四面方向的水喷淋危害
     具有故障自动报警功能,方便维护
     装置内设置有隔离开关,用于在单向导通装置出现故障时连接绝缘结两端钢轨,使列车能够正常运行,隔离开关可以是手动操作,也可以是电动操作,以方便远程控制
     柜内设置的FM313智能单导控制单元,可实时检测系统的运行状态。控制单元自带指示灯和LED显示,并具有远端通信接口,可在监测系统的主控机上实时观测单向导通装置的运行情况,以便在发生故障时及时处理

  • 设备型号:                  FM303
    系统电压:                  1500V 或 750V
    系统最高工作电压:    1800V 或 1000V
    额定电流:                  1000-3000A
    承受短路电流:           50kA,20ms
    工频耐压:                   主回路5kV,1min,辅助回路2kV,1min
    二极管均流系数:        ≥0.9
    防护等级:                   IP45
    供电电源:                   AC220V±22V,50Hz;DC220V、DC110V可选
    功    耗:                      500W
    重量:                          370kg
    外形尺寸:                  1200mm×800mm×2000mm(宽×深×高)

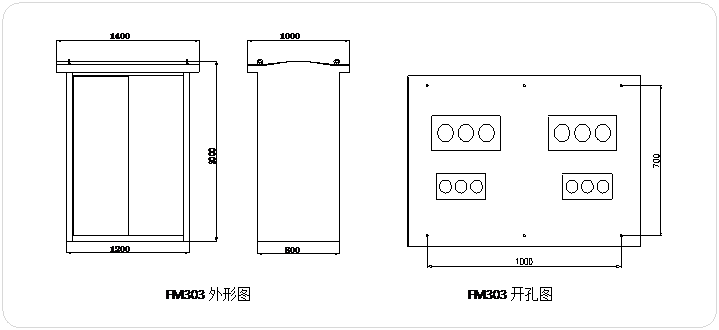

  • image005.gif
