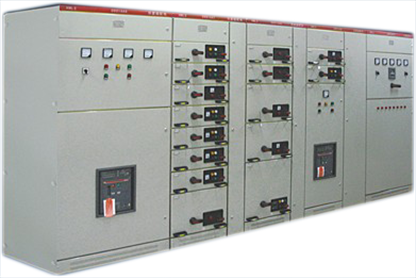

MNSⅢ系列低压抽出式开关柜
简介
本产品是一种用标准模件由工厂组装(FBA)的组合式柜型，其极数已达到九十年代末国际水平。 主要适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等工矿企业和住宅小区、高层建筑等场所、作为交流50-60Hz，额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配和控制之用。
资料下载 请致电我司索取!- 工作条件
- 柜体结构
- 技术参数
●周围空气温度不高于+40℃，不低于-5℃，并且24h内气平均温度不高于+35℃;
●大气条件:空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度是允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会偶然的产生凝露;
●海拔高度：≤2000m;
●本装置适应于以下温度的运输和储存过程:-25℃—+55℃的范围之间，在短时间内(不超过24h )可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在以上条件下应能正常工作;
●如果上述使用条件不能满足时，应由用户和制造厂协商解决;
●当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

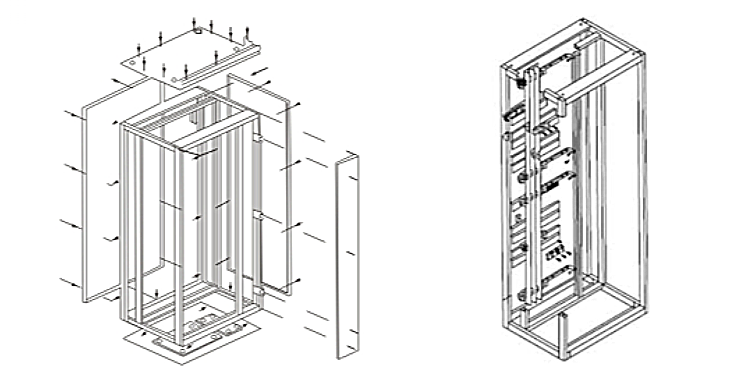

C型型材料的柜架结构
开关柜柜体基本结构是由C型型材装配组成。C型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。 四周门板、侧板则作高压静电喷塑。
序号 项目 单位 数值
1 额定绝缘电压 V 66O
2 额定工作电压 V 380、660
3 主母线最大工作电流 A 5000
4 主母线额定耐受工作电流 kA 100
5 主母线额定峰值耐受电流 kA 220
6 配电母线(垂立母线)最大工作电流 A 1000
7 配电母线《垂直母线，峰值电流》 标准型 kA 105(最大值)
加强型 kA 175(最大值)
